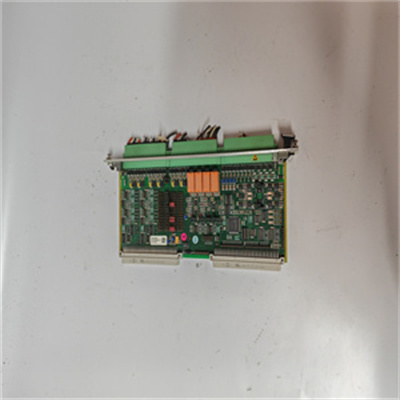

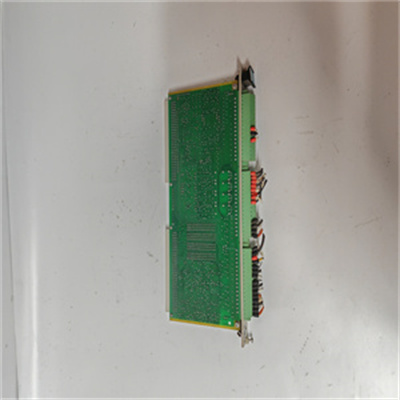

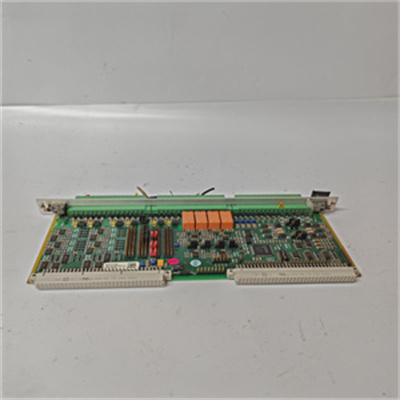

Vibro-meter VM600 IOC4T

是一款来自Vibro-Meter®产品系列的信号接口卡，以下是关于该产品的详细介绍：

一、基本概述

VM600 IOC4T输入/输出卡是美捷特（Meggitt）振动计产品线中VM600系列机械保护系统（MPS）和/或状态监控系统（CMS）的重要组成部分。它作为信号接口卡，专为与MPC4机械保护卡配合使用而设计。

二、主要特点与优势

信号接口丰富：

带有4个动态信号输入端，用于接收来自传感器的振动等动态信号。

配备2个转速计（速度）输入端，用于监测设备的转速。

连接与配置灵活：

使用螺丝端子连接器（共48个端子）进行所有输入/输出连接，便于接线和维护。

包含4个继电器，可在软件控制下用于报警信号，增加系统的灵活性和响应速度。

可编程输出：

提供32个完全可编程的集电极开路输出（跳线可选），可连接至IRC4和RLC16继电器卡，实现更复杂的控制逻辑。

信号处理与保护：

对振动通道的缓冲“原始”传感器信号和模拟输出信号（电压或电流）进行处理，确保信号的准确性和稳定性。

为所有输入和输出提供电磁干扰（EMI）保护，符合电磁兼容性（EMC）标准，增强系统的可靠性。

实时插拔与热插拔能力：

支持实时插拔（可热插拔），便于在不中断系统运行的情况下进行卡件的更换或维护。

三、应用与安装

应用：

适用于机械保护和/或基本状态监测场景，如工业设备、旋转机械等的振动和转速监测。

安装：

VM600 IOC4T卡安装在VM600机架的后部，通过两个连接器直接连接到机架背板。

每个IOC4T卡都与相应的MPC4卡相关联，并直接安装在VM600机架（如ABE04x或ABE056）的后面。

四、通信与接口

通信方式：

IOC4T以从属模式运行，并通过连接器P2使用工业包（IP）接口与MPC4进行通信。

接口：

前面板（VM600机架的后部）包含端子排连接器，用于连接来自测量链（传感器和/或信号调节器）的传输电缆。

螺纹端子连接器还用于从任何外部控制系统输入所有信号，并将所有信号输出到任何外部控制系统。
