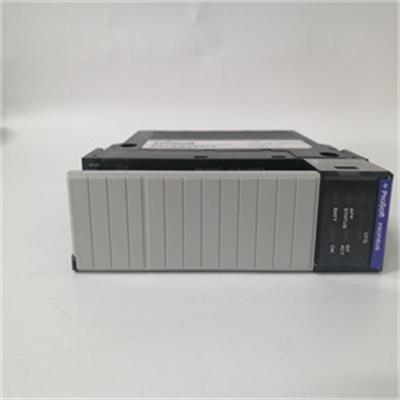

PROSOFT MVI56-PDPMV1

是一款功能强大的工业自动化通信模块，以下是对其的详细介绍：

一、产品概述

PROSOFT MVI56-PDPMV1通信模块是ControlLogix处理器的强大通信接口，由罗克韦尔自动化授权开发。该模块采用了专有的背板技术，可与ControlLogix处理器进行高效的数据交换。作为PROFIBUS网络与ControlLogix处理器之间的输入/输出模块，MVI56-PDPMV1在工业自动化和控制系统中发挥着重要作用。

二、主要特点

高度稳定与可靠：MVI56-PDPMV1在各种工业环境中都能表现出色，具有高度的稳定性和可靠性，非常适合在复杂的工业应用场景中使用。

灵活多样的通信协议：该模块支持多种不同的通信协议，如Profibus DP-V1等，可以灵活地与各种设备进行连接和通信，满足不同的工业自动化需求。

高性能处理器与内存：MVI56-PDPMV1采用高性能的处理器和内存，能够快速进行数据计算和处理，满足复杂控制算法和数据处理的需求。

可扩展性：该模块可以与其他设备进行组合和扩展，支持多种不同的通信协议和控制方式，方便用户对系统进行集成和控制。

易于使用与维护：MVI56-PDPMV1设计简单，易于操作和维护。用户可以快速方便地进行安装、调试和配置，降低了维护成本和时间。

三、技术规格

通信协议：支持PROFIBUS DPV1协议，可通过1类或2类DPV1服务传输非循环参数数据。

处理器与内存：具备高性能的处理器和足够的内存容量，以满足复杂控制算法和数据处理的需求。

接口与连接：提供DB-9F光隔离RS-485接口，带一个9针D型外壳母连接器和隔离光耦合器。同时，支持使用罗克韦尔自动化以太网接口，通过以太网路由与ProSoft Configuration Builder和FDT comDTM进行通信。

从站连接：通过中继器最多可连接125个从站。

数据传输：最多支持1536个循环字节输入和1536个字节输出数据。

附加功能：支持扩展诊断数据、警报处理（DPV1）、同步和冻结命令等功能。同时，支持符合PROFIdrive 3.1的参数读写操作以及多播和广播报文（DPV1）。

指示灯：具有嵌入式LED状态指示器，用于描述模块的运行状态，包括就绪、运行、错误和令牌指示灯。

四、应用领域

PROSOFT MVI56-PDPMV1通信模块广泛应用于以下领域：

电力和配电应用：用于监测和控制电力系统中的设备状态、电压电流等参数。

石油化工：在石化生产过程中，用于监控各种设备和传感器的状态，确保生产安全。

水和燃气应用：用于水和燃气系统的监测和控制，确保供应稳定和安全。

SCADA和DCS应用：作为SCADA（监控与数据采集）和DCS（分布式控制系统）的重要组成部分，实现远程监控和控制功能。
