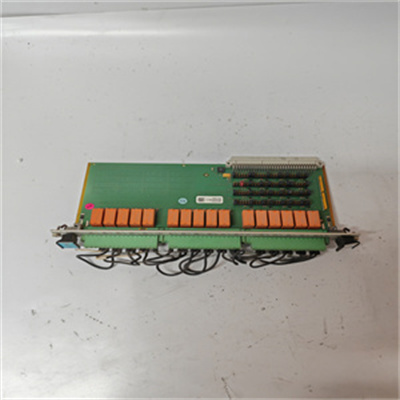

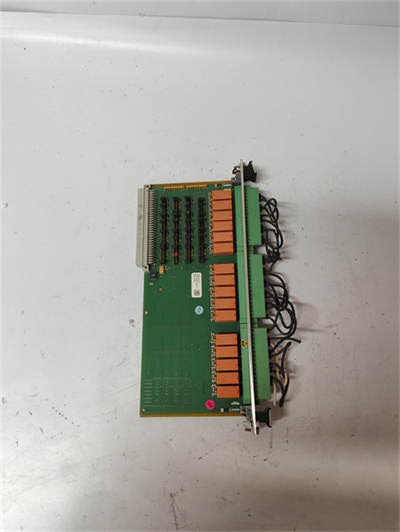

Vibro-meter VM600 RLC16

是一款高质量、高可靠性的继电器卡，主要用于VM600机架式机械监控系统中。以下是对该产品的详细解析：

一、产品概述

品牌：Vibro-meter

系列：VM600系列

型号：RLC16

应用：用于机械保护和状态监测系统中，作为IOC4T和IOC8T卡上继电器不足时的附加继电器。

二、技术规格与性能

继电器数量：16个，带转换触点（SPDT）

继电器类型：可配置为正常通电（NE）或正常断电（NDE）

触点排列：每个继电器具有1个COM、1个NC和1个NO触点

额定电压：250 VAC

额定电流：5 AAC

最大分断能力：1250 VA（无触点保护）

操作/释放/回弹时间：通常为8/8/6毫秒

绝缘强度测试电压：

打开触点之间：1000 VAC

触点和线圈之间：4000 VAC

机械寿命：15 x 10^6次操作

电气寿命：>10^5次操作

安装：安装在VM600 ABE04x机架的后部，通过连接器连接到机架背板

电源：+5 VDC，每个继电器消耗40 mA

三、功能与应用

扩展继电器数量：当IOC4T和IOC8T卡上的4个继电器无法满足应用需求时，RLC16提供额外的16个继电器。

软件控制：继电器由软件控制下的集电极开路驱动器控制，实现灵活的配置和控制。

硬件可配置：通过跳线选择，继电器可以配置为正常通电（NE）或正常断电（NDE），满足不同应用场景的需求。

高可靠性：采用高质量材料和先进制造工艺，确保继电器的稳定性和可靠性。

四、工作环境与条件

温度：

工作温度：-25至+65°C（-13至+149°F）

存储温度：-40至+85°C（-40至+185°F）

湿度：

工作湿度：0至90%（无冷凝）

存储湿度：0至95%（无冷凝）

振动和冲击：符合VM600机架的一般规格。

五、物理尺寸与重量

高度：6U（262毫米，10.3英寸）

宽度：20毫米（0.8英寸）

深度：125毫米（4.9英寸）

重量：0.30千克（0.66磅）
