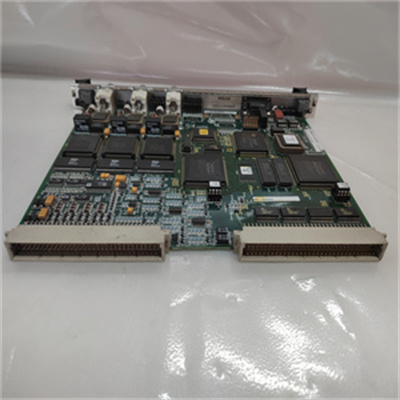

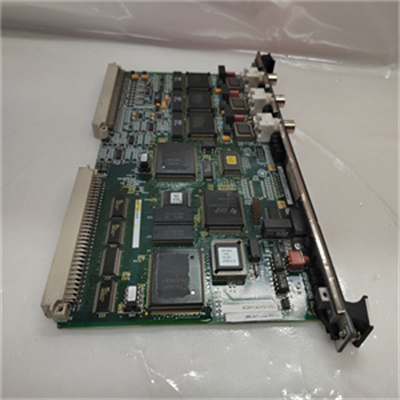

GE IS215VCMIH2C

是GE（通用电气）为Mark VI涡轮机控制系统开发的VME通信接口卡，也可称为VME总线主控制器。以下是对该产品的详细介绍：

一、产品概述

IS215VCMIH2C作为Mark VI控制系统中的关键组件，负责协调数据和命令的交换，确保整个系统的正确功能和流畅运行。它允许输入/输出（I/O）卡与安装在VME背板上的其他I/O卡、安装在扩展机架上的I/O、I/O备份保护模块、三重冗余控制模块以及主处理器模块进行通信。

二、主要特性

硬件设计：

IS215VCMIH2C采用标准的VME总线结构，电路板高度为6U，宽度为0.787英寸，可无缝集成到VME机箱中，有助于实现整个系统的模块化和可扩展性。

该卡内置四个端口连接，放置在其前面板上，包括一个RS-232C串行端口、D型插头连接器和三个IONet 10Base2以太网端口。

每个IONet连接器都与三个标记为TX/RX/CD的LED指示灯相关联，用于显示网络连接状态。

该板还具有额外的LED指示灯，分别标记为Status、Fail、Run以及1、2、4和8，用于指示板卡的工作状态和故障信息。

核心处理器：

该VME板的核心是德州仪器TMS320C32 32位数字信号处理器（DSP）。该处理器以其处理复杂数学计算和信号处理任务的能力而闻名，非常适合需要高速、高效数字信号处理的应用。

内存配置：

IS215VCMIH2C配备双端口内存，便于同时访问多个来源的数据，提高了整体效率。

内存配置包括32位传输设置中的32 Kbytes SRAM（静态随机存取内存），以及64k x 32 SRAM和容量为128k x 8的闪存，为实时存储和处理数据提供了大量缓存和非易失性内存。

通信与同步：

IS215VCMIH2C不仅作为I/O板和控制器之间的通信桥梁，还用作IONet或系统控制网络的通信接口。

它通过IONet连接器与其他设备和系统进行数据交换和控制，确保整个网络的协同工作。

三、功能与应用

数据交换与协调：

IS215VCMIH2C负责协调Mark VI控制系统中数据和命令的交换，确保信息的流畅传输和高效处理。

组件集成与管理：

它作为主控制器和I/O板阵列之间的纽带，促进各种组件的无缝集成。

同时，它还负责管理机架内所有板卡及其相关终端板卡的唯一标识（ID）分配，确保系统化和有组织的方式识别和交互机架内的各个组件。

网络通信：

IS215VCMIH2C通过IONet连接器与其他设备和系统进行数据交换和控制，支持网络通信功能。

四、应用领域

IS215VCMIH2C广泛应用于涡轮燃机控制系统中，具有监测和控制涡轮燃机运行的功能。涡轮燃机在能源生产领域中广泛应用，通常用于发电厂的发电过程。此外，它还可用于石油和天然气行业中的天然气压缩或动力提供，以及需要大量动力的工业过程和航空领域。
