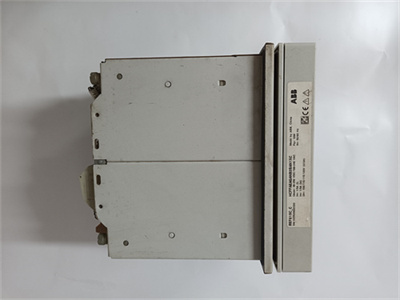

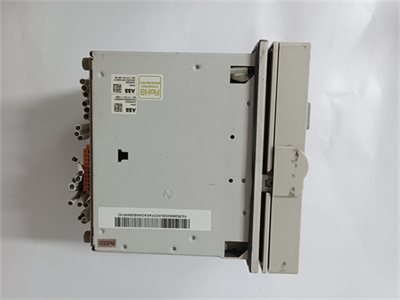

ABB REF615C_C HCFFAEAGANB2BAN1XC

是一款功能强大的馈线保护和测控装置，以下是对该产品的详细解析：

一、产品定位与特点

REF615C_C HCFFAEAGANB2BAN1XC作为ABB Relion®产品家族中的615产品系列成员，是一款专为公共和工业配电系统设计的馈线保护和测控装置。它集成了保护、控制、测量和监视功能于一体，为电力系统提供了紧凑、通用的解决方案。

二、主要功能

馈线保护：

提供方向过流、无方向过流、接地保护等多种保护功能，确保馈线在发生故障时能够及时切断电源，防止故障扩大。

控制功能：

支持对电力设备的远程控制，如启动、停止等，提高电力系统的自动化水平。

测量与监视：

实时监测电力系统的电流、电压、功率、频次等参数，并通过显示屏或远程监控系统展示给用户。

通信功能：

支持IEC61850、DNP3、IEC 60870-5-103和Modbus等多种通信协议，方便与其他设备进行数据交换和通信。

三、技术规格与参数

型号：REF615C_C HCFFAEAGANB2BAN1XC

品牌：ABB

适用电网：适应中性点不接地电网和中性点电阻或阻抗接地电网

网络支持：环形网状配电网络或辐射网络保护

标准配置：12种标准配置，适应于常用的馈线保护和测控应用

通信标准：支持变电站IEC61850通信标准，包括IEC 61850-9-2 LE，并行冗余协议(PRP)和高可用性无缝冗余度协议(HSR)

其他支持协议：DNP3、IEC 60870-5-103和Modbus规约，通过SPA-ZC 302规约适配器支持Profitbus DPV1规约

显示与操作：带单线图显示的大液晶屏，可通过本地或易于连接和浏览的HMI来访问

设计特点：可插拔式设计，便于快速安装和测试

四、应用领域

REF615C_C HCFFAEAGANB2BAN1XC馈线保护和测控装置广泛应用于发电厂、输电路线、变电站和配电体系等领域。它能够有效保护电力装备和路线免受故障和异常情况的损害，提高电力系统的稳定性和可靠性。
