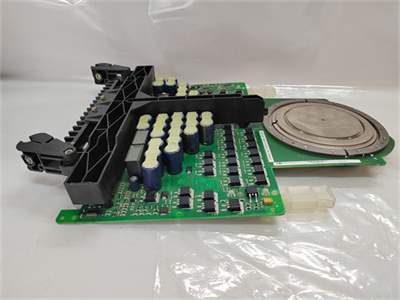

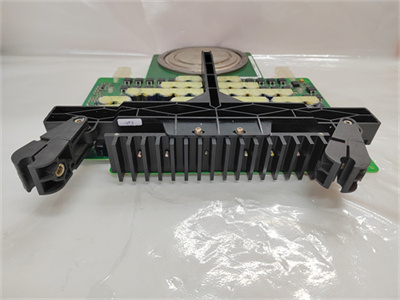

ABB 5SHY3545L0010 3BHB013088R0001
ABB 5SHY3545L0010 3BHB013088R0001
是ABB的一款可控硅(Silicon Controlled Rectifier,简称SCR)模块,也被称为晶闸管模块。以下是对该产品的详细解析:
一、产品特性
可控硅是一种大功率电器元件,在自动控制系统中,可作为大功率驱动器件,实现用小功率控件控制大功率设备。它具有体积小、效率高、寿命长等优点,在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。该模块可能属于双向可控硅类别,即三端双向可控硅(简称TRIAC),其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。
二、触发方式
由于该模块是双向可控硅,因此具有双向导通功能,其触发方式也相对灵活,有以下四种触发方式:
第一象限的正向触发(I+触发方式):当主电极T2对T1所加的电压为正向电压,控制极G对第一电极T1所加的也是正向触发信号。双向可控硅触发导通后,电流I21的方向从T2流向T1。
第一象限的负触发(I-触发方式):如果主电极T2仍加正向电压,而把触发信号改为反向信号。这时双向可控硅触发导通后,通态电流的方向仍然是从T2到T1。
Ⅲ+触发方式:两个主电极加上反向电压U12,输入正向触发信号。双向可控硅导通后,通态电流从T1流向T2。
Ⅲ-触发方式:两个主电极仍然加反向电压U12,输入的是反向触发信号。双向可控硅导通后,通态电流仍从T1流向T2。
在实际应用中,由于负信号触发所需要的触发电压和电流都比较小,工作比较可靠,因此负触发方式应用较多。
三、应用与优势
该可控硅模块在电力电子领域具有广泛的应用,如电机控制、电力调节、无功补偿等。其优势在于能够实现高精度的电力控制,提高电力系统的稳定性和效率。同时,由于可控硅具有体积小、效率高、寿命长等特点,因此该模块也具有较高的可靠性和耐用性。
