GE DS200DCFBG1BJB

是一款由通用电气（GE）制造的电路板组件，以下是对其的详细介绍：

一、产品归属与用途

归属：DS200DCFBG1BJB是Mark V Speedtronic系统的一部分。Mark V系列在蒸汽、风力和燃气轮机自动驱动组件的控制和管理系统中具有特定的应用，是通用电气利用其专利Speedtronic控制系统技术的最后一个产品系列之一。

用途：该电路板的主要功能是为驱动器和机柜风扇提供控制级电源。它适用于EX2000应用，以及DC2000、FC2000、GF2000、ME2000、CB2000和AC2000 IGBT驱动器应用。

二、外观与组件

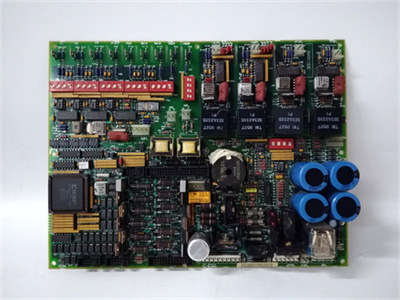

外观：DS200DCFBG1BJB是一个大型矩形电路板，尺寸约为170mm x 105mm x 32mm，重量约为120g。

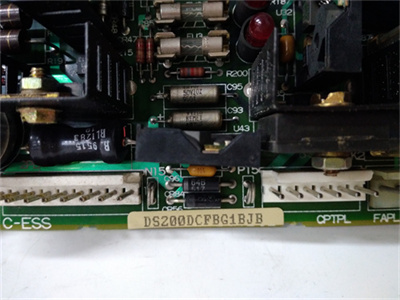

组件：电路板表面安装了大量组件，包括7个4位DIP开关器件和12个可配置跳线。其中，六个DIP开关位于电路板的一侧，用于缩放或更改许多不同的输入。

三、指示灯与集成电路

指示灯：电路板上有一个霓虹灯，用于指示115 VAC线路中的保险丝熔断，以及两个LED指示灯，用于指示+24 VDC线路和-24 VDC线路中的熔断保险丝。

集成电路：该电路板上的集成电路包括电压和电流反馈VCO电路、电机电压衰减电路、交流线路磁度和过零电路、接触器驱动电路等。这些集成电路为特定的DS200DCFBG1BJB板和更强大的Mark V系列自动驱动器组装功能提供帮助。

四、技术规格

输入电压范围：12-48VDC

输出电压范围：5VDC

输出电流：最大10A

效率：大于90%

运行温度：-20°C至+50°C

存储温度：-40°C至+70°C

环境湿度：5%至95%相对湿度（无凝露）

五、其他组件与功能

该电路板还包括测试点、I/O连接器（如1PL-1至1PL-40、2PL-1至2PL-9等）、保险丝、电阻网络和电阻器、电容器、晶体管、散热器、变压器和继电器等组件。

测试点用于检查电压信号，保险丝用于保护电路。

综上所述，GE DS200DCFBG1BJB是一款功能强大、组件丰富的电路板组件，适用于多种驱动器应用。其技术规格和性能参数均表现出色，能够满足各种复杂控制需求。
