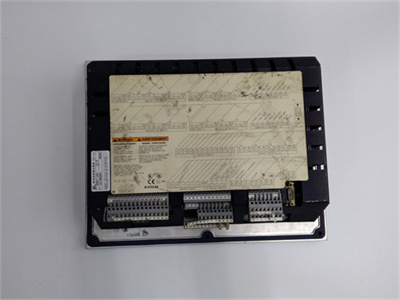

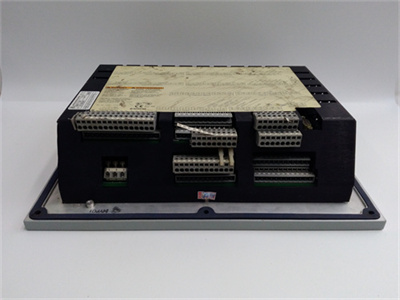

WOODWARD 9907-164

是基于微处理器的505和505E调速器控制单元的一部分，以下是对其的详细介绍：

一、基本概述

设备型号：9907-164

所属系列：505/505E系列，由Woodward公司开发、生产和制造

应用场景：专为操作蒸汽轮机以及汽轮发电机和涡轮膨胀机模块而设计

二、主要功能

控制功能：9907-164装置旨在通过操作汽轮机的单一抽汽和/或进气来控制汽轮机。它利用汽轮机的分阶段执行器（其中一个或两个）来驱动蒸汽进口阀。

数据采集与监控：能够采集和监控与涡轮机性能相关的数据，如转速、温度、压力等，确保涡轮机在安全有效的工作区间内运行。

通信接口：支持多种通信接口，如串行通信（RS-232、RS-485）、以太网或现场总线协议（Profibus、Modbus），便于与其他设备进行数据交换和远程监控。

三、技术特点

高度灵活：与任何505调速器模块一样，9907-164可由现场操作员在现场进行配置。菜单驱动软件由集成在设备正面的操作员控制面板控制和更改。

输入/输出配置：9907-164配备了一系列离散和模拟输入，包括16个触点输入（其中4个专用，12个可编程）以及6个可编程电流输入（4至20mA）。

标准功能：包括临界速度避免、阀门限制器、自动启动顺序和停机先出指示器等，确保在启动发动机、涡轮机或其他类型的原动机时能够准备好紧急停机，以防止失控或超速造成的人身伤害。

四、人机界面（HMI）软件包

Woodward 9907-164提供两个人机界面（HMI）软件包：OpView™和505View。

OpView：由工业化的NEMA 4触摸屏硬件包与Woodward开发的软件捆绑而成，具有基于控制配置的自动屏幕生成、实时趋势功能、事件状态的日志记录功能等。

505View：一个未绑定的基于Intellution的软件包（可以选择购买硬件），在PC上运行，具有实时和历史趋势功能、事件状态的日志记录和历史记录功能、远程访问功能（仅在505View中提供）等。

这两个软件包都经过预配置，可通过Modbus协议与505或505E Woodward汽轮机控制器进行通信。如果505被配置为接受Modbus命令，则所有505运行模式操作都可以通过HMI进行监控和执行（启动、停止、模式启用/禁用、设置点升高/降低）。但出于安全目的，不能通过HMI执行超速测试功能。

五、总结

WOODWARD 9907-164是一款功能强大、灵活且安全的控制模块，广泛应用于工业控制系统，特别是涉及汽轮机、涡轮发电机和涡轮膨胀机的控制系统中。其高度灵活的配置选项、丰富的控制功能以及强大的人机界面软件包，使得9907-164能够满足各种复杂工况下的控制要求，并确保系统的可靠性和安全性。
