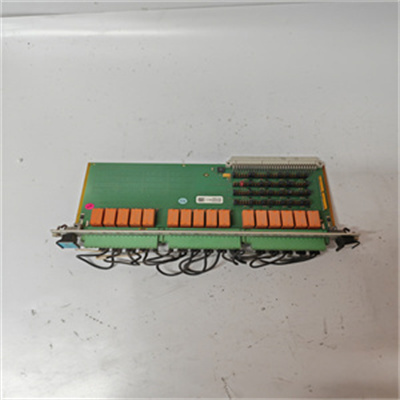

VIBRO-METER VM600 RLC16

是一款继电器卡，以下是对其的详细介绍：

一、产品概述

RLC16继电器卡设计用于美捷特传感系统公司VM600系列振动计产品线的机械保护系统以及状态和性能监测系统。它是一种可选卡，主要用于IOC4T输入/输出卡上的四个继电器不足以满足应用要求，需要额外继电器时。

二、产品特点

继电器配置：该卡配有16个用户可配置的SPDT（单刀双掷）继电器，每个继电器带有转换触点。

继电器驱动：继电器由软件控制下的集电极开路驱动器控制，具有反相逻辑（可选择跳线）。

跳线选择：RLC16卡上的跳线允许用户选择继电器正常通电（NE）或正常断电（NDE）状态。

电气性能：具有低接触电阻、低电容和高通过功率等特点。

实时插拔：支持实时插拔（可热插拔），便于用户在不关闭系统电源的情况下更换或升级硬件。

三、技术参数

额定电压：250 VAC（额定电流为5 AAC，最大分断能力为1250 VA）。

操作/释放/回弹时间：通常为8/8/6毫秒。

绝缘强度：打开触点之间为1000 VAC，触点和线圈之间为4000 VAC。

机械寿命：15×10^6次操作。

电气寿命：>10^5次操作。

电源电压：+5 VDC（每个继电器消耗40 mA）。

工作环境：温度范围为-25至+65°C（-13至+149°F），湿度范围为0至90%（无冷凝）。

存储环境：温度范围为-40至+85°C（-40至+185°F），湿度范围为0至95%（无冷凝）。

四、安装与连接

安装位置：RLC16安装在VM600（ABE04x）机架的后部，通过一个连接器直接连接到机架背板。

端子连接：每个继电器与VM600机架后部螺丝端子排上的3个端子相关联，便于用户进行电气连接。

五、应用与用途

RLC16继电器卡主要用于机械保护系统以及状态和性能监测系统中，当IOC4T输入/输出卡上的继电器数量不足以满足应用需求时，可以将其作为扩展卡使用。通过配置和监控继电器状态，用户可以实现对机械系统的实时保护和监测。
