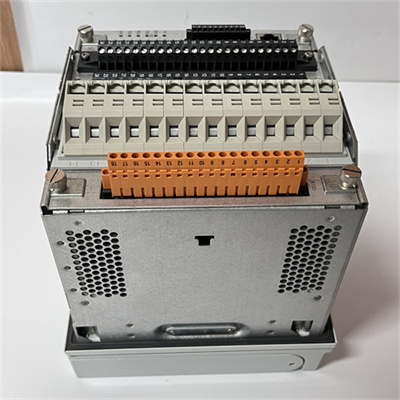

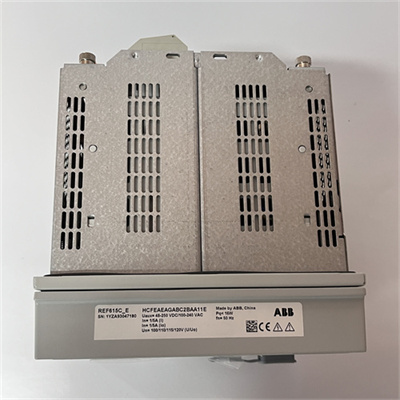

ABB REF615

ABB REF615是ABB公司生产的一款馈线保护继电器，属于ABB的Relion®产品系列。该继电器主要用于中低压配电系统的保护、控制和监控，广泛应用于工业、商业和公用事业领域。以下是关于该设备的详细介绍：

主要功能：

馈线保护：

提供过流保护、接地故障保护、短路保护等功能，确保电力系统的安全运行。

控制功能：

支持断路器控制、自动重合闸等功能，提高系统的可靠性和效率。

监控与测量：

实时监控电流、电压、功率等电气参数。

提供电能质量分析功能，如谐波监测。

通信接口：

支持多种通信协议，如IEC 61850、Modbus、DNP3等，便于与SCADA系统或其他设备集成。

用户友好：

配备图形化液晶显示屏，便于本地操作和配置。

支持通过PC软件（如PCM600）进行远程配置和监控。

应用场景：

工业配电：

用于工厂、矿山等工业设施的配电系统保护。

商业建筑：

用于写字楼、商场等商业建筑的电力系统保护。

公用事业：

用于变电站、配电网等公用事业设施的保护和控制。

可再生能源：

用于风电场、太阳能电站等可再生能源系统的保护。

技术规格（示例）：

额定电压：适用于中低压系统（如400V至33kV）。

保护功能：过流、接地故障、短路、过压/欠压等。

通信协议：IEC 61850、Modbus、DNP3等。

工作温度：-25°C至+55°C（工业标准）。

电源要求：24V DC或110-240V AC/DC。

认证：符合CE、UL等工业标准。

安装与配置：

硬件安装：

将继电器安装在配电柜中，连接电流互感器（CT）、电压互感器（PT）和断路器。

软件配置：

使用ABB的PCM600软件配置保护参数、控制逻辑和通信设置。

测试与调试：

使用测试设备验证保护功能的正确性。

通过软件监控系统状态和电气参数。
